产品描述

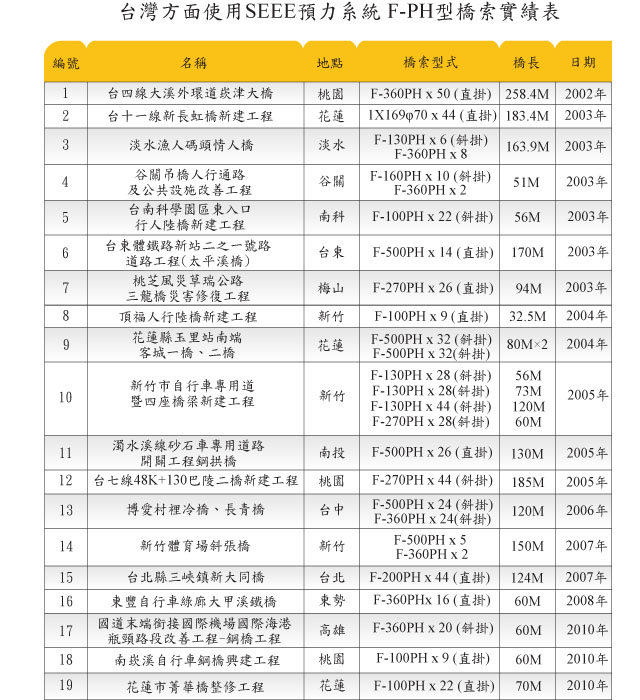

实迹案例:日光大桥、台中长青桥、台中里冷桥、石鼓盘观光大桥、尖石乡吊桥、花莲新长虹桥、花莲县玉里站南端客城一桥 二桥、阿公店水库外围休憩空间改善工程(吊桥工程)-烟波桥、桃园巴陵大桥、桃园崁津大桥、淡水渔人码头-情人桥、新竹体育馆斜张桥、楠西永兴吊桥

产品介绍

SEEE 桥索安装测试、张力检测

SEEE工法/F-PH型斜张桥用桥索

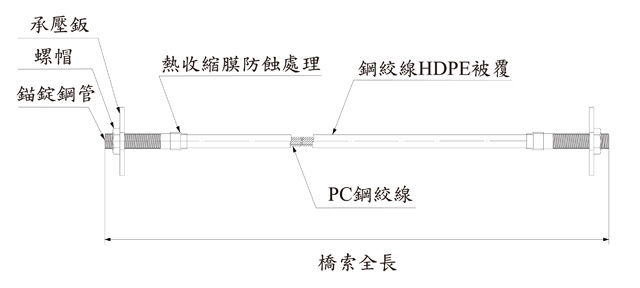

SEEE工法/F-PH型 斜张桥用桥索(F-PH型桥索)是由采用高密度聚乙烯被覆所以达到完全防锈之SEEE纹缆及F型锚锭系统(螺纹固定式)所组成。 F-PH型桥索是依据跨距大及高耐疲劳之需求所开发之产品。因此，也适用于『尼尔逊(Nielsen)、框拱(Lohse)式拱桥』吊材及高耐疲劳需求之外加预力索用。

F-PH型桥索之特性

F-PH型桥索是完全工厂内制作生产

1.使用JIS G3536所规定之高强度PC钢纹线

2.桥索的机械性质为弹性系数E=19500kgf/mm2、耐疲劳强度 △σ=15~20kgf/mm2(0.45Pu最大荷重时)

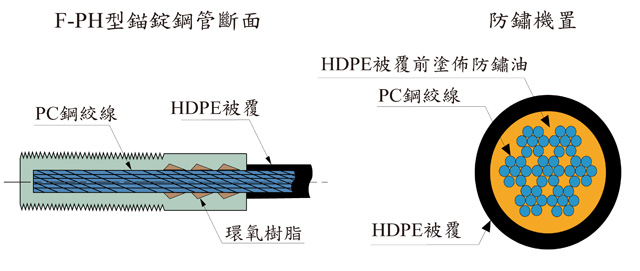

3.有防锈油及高密度聚乙烯被覆之双重防锈功能，而且被覆的厚度够，耐候性佳

4.锚锭部是以螺丝方式来固定，能确实的锚锭(无需考虑滑动量)

5.在锚锭部注入环氧树脂(Expoxy)来增加耐疲劳性

6.锚锭部是以利用螺帽来固定与调整，拉力作业比较容易且将来桥索张力的调整也很方便

7.将产品规格化以便在工厂生产，并以盘圆包装方式送至工地现场以达到节省工地之作业

8.可以配合当地环境，来选择被覆在桥索上之颜色



F-PH型桥索之标准规格

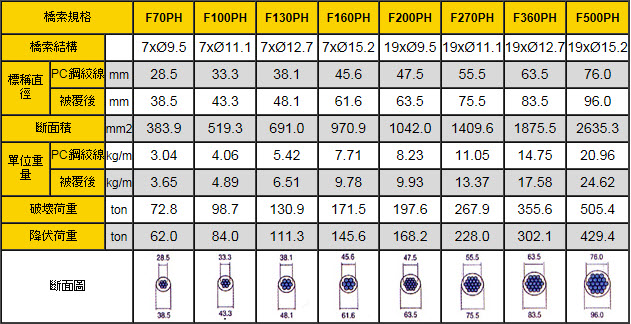

桥索之钢索规格表
